斜式单层塑料片材挤出机组

Model：RSE-130-1000

联系方式

电话/微信： 15355870907

Email： zhu@cnrayshape.com

地址：浙江省温州市平阳县滨海新区平海大道东段19号

PDF 下载给我留言

设备简介

RSE-130-1000斜式单层塑料片材挤出机组是由挤出机、压延、牵引、收卷机、电器控制柜组成，集机械、气动，电气一体化设计的生产线，针对薄片片材塑化要求高、混炼均匀、高品质片材，适合各种产量需求。机器配件全部采用国内外知名品牌，保证了整个生产过程都具有高效率和稳定性。

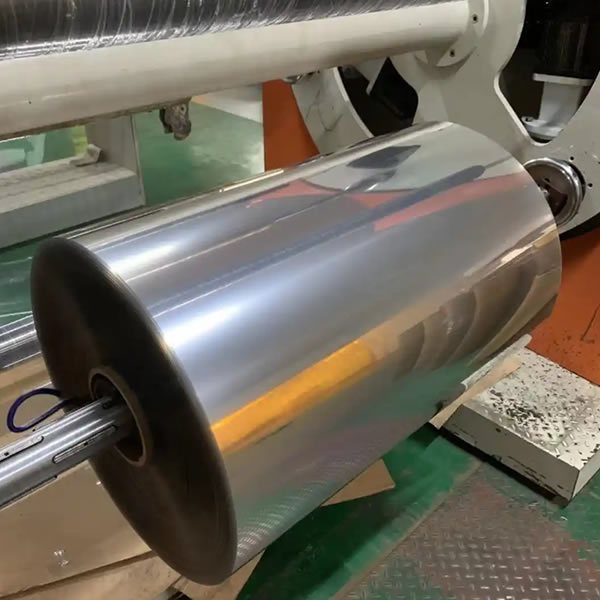

适用于聚丙烯(PP)、聚苯乙烯（PS）、聚乙烯(PE)等塑料片材挤出，成型后的塑料片材用于

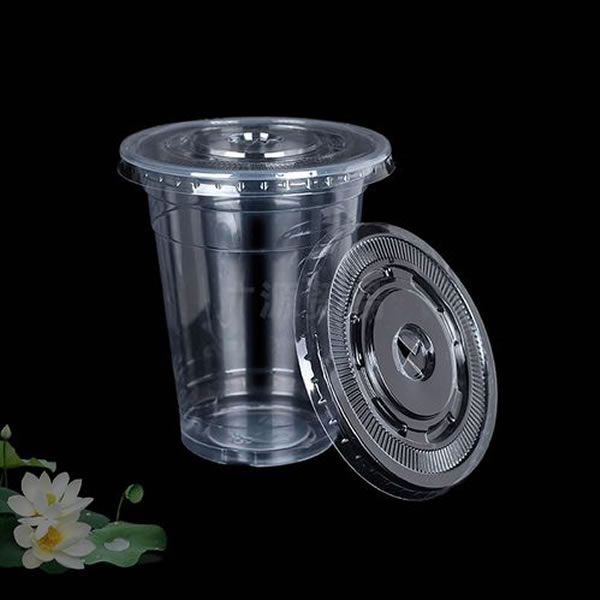

制作塑料托盘、饮料杯、雪糕杯、酸奶杯、盖子、碟子、水果盒等热成型包装容器或印刷制品。

特征与优势

1.标准化程度高，操作简单、性能可靠、低噪音、高品质。

2.集机械、气动，电气一体化，采用微电脑与可编程控制器（PLC）控制。

3.易于操作的人机界面，并具备远程连接的功能。

4.螺杆、料筒、换网器、模头等主要部件采用优质合金钢(38CrMOAIA)并经氮化处理，具有硬度高，耐腐蚀，使用寿命长等优点。

5.螺杆优化设计，采用大长径比，塑化均匀，混炼效果好，产能高。

6.挤出机机架采用方形钢，机器高速运行更加稳定，可以做到不停机连续生产。

7.挤出机马达和齿轮箱采用直联方式，提高生产效率。

8.换网器采用液压双换网装置，无需停机换网。操作便捷，提高生产效率。

9.机器压延、牵引、收卷部分（包括废边收卷）采用分体设计，外形美观，便于安装调试。

10.压延辊内胆采用螺旋槽设计，冷却效果好，刚性强。

11.压延辊可选配独立温控系统，符合多种工艺需求。

12.可选配龙门式、翻转式等收卷机，也可多工位定制。

技术参数

适用材料	PP、PS、PE	主电机功率	160kw
制品宽度	PP、PE：850mm PS：750mm	加热功率	85kw
制品厚度	PP、PE：0.3-2mm PS：0.2-2mm	总功率	235kw
模头有效宽度	1000mm	流水量	80m³/h
辊筒有效宽度	1000mm	线速	15-30m/min
三辊直径	400mm1 600mm2	产量	300-400kg/h
螺杆直径	130mm	设备重量	12000kg
螺杆长径比	1:36	设备尺寸	长宽高 1350018003500mm

概述:

加工物料：PP、PS、PE

电气供应：
所有的电柜（包括主电柜和控制电柜）以及挤出机组的内部电线电缆都由卖方提供，买方的责任是需要提供到挤出机组的主电柜/输入电源的外部电缆及电缆架等辅助设施。

输入电源电压：3×380V
电压最大波动：≤±10%
频率：50HZ
频率最大波动：±0.5HZ

循环冷却水供应：
无论客户使用开环或闭环循环冷却水系统，都必须要保证水质清洁、无沉淀物。

最高供水温度：≤30℃
供水压力：3～5bar
压力波动：±0.5bar
平均回水压力：1.5bar
循环水量：25～30m³/h

压缩空气供应：气源清洁，无油水和灰尘
供给气源压力：≥7bar
压力波动：±1%
气压量：1.0m³/h

我司保留对生产线技术改进的权利，以上规格参数如有变更，恕不另行通知。

电气控制软件:锐塑挤出生产线嵌入式控制软件V1.0

生产线组成部分


RSE-130-1000挤出机 PLASTIC SHEET EXTRUDER Machine Model RSE-130-1000
螺杆机筒	Screw barrel
螺杆材质：螺杆元件为耐磨材料，氮化钢	Screw material: The screw element is made of wear-resistant material and nitrided steel
螺杆产地：舟山	Screw production place: ZHOUSHAN
螺杆硬度：HV950	Screw hardness: HV950
机筒材质：机筒耐磨材料，氮化钢	Barrel material: barrel wear-resistant material, nitrided steel
机筒硬度：HV 1050	Barrel hardness: HV 1050
螺杆直径：130mm	Screw diameter: 130mm
长径比L/D：36	L / D: 36
筒体加热器：陶瓷	Barrel heating part: Ceramics
加热总功率：约85kw	Total heating power: 85kw
冷却方式：循环水泵：电机功率0.55kw	Cooling mode: Circulating water pump:motor power 0.55kw
驱动	Drive
电机：交流电机（贝德电机）	Motor: AC motor
功率：160KW	Power: 160KW
减速箱:高扭矩330型江苏国茂	high torque Gearbox 250 model
轴承：NSK	Bearings: NSK
连接形式：直连式	Connection mode: Direct connection
主机垫高形式：钢平台	Mainframe height form:steel platform
换网器	hydraulic screen exchanger
液压驱动：手动控制，液压换网	Hydraulic drive:manual control, hydraulic screen changer
结构形式：平板式式双工位250CC	Structural mode:double column Two station
加热方式：不锈钢加热棒加热	Heating method: Stainless steel heating rod heating
换网器品牌：台州精海	Supplier: Taizhou Jinghai
熔体计量泵	Melt pump
泵传动连接：万向轴连接器	Pump Drive Connection: Cardan Shaft Connectors
流量：250CC	Flow: 250cc
减速箱+电机	Gearbox+AC Motor
熔体泵品牌：郑州奥迈	Brand: Zhengzhou Aomai
模具	T-die
结构：衣架式流道(精海)	Structure: Hanger runner（Jinghai）
材质：优质模具钢	Material: High-quality die steel
模具内流道镀铬处理，镀铬层最小厚度0.03-0.05mm	The runner in the mold is chrome-plated, and the minimum thickness of the chrome-plated layer is 0.03-0.05mm
抛光至镜面（型腔Ra 0.1um，模唇Ra 0.05um ）	Polished surface (cavity Ra 0.1um, die lip Ra 0.05um)

压延、牵引、收卷部分 The rolling, traction, and winding parts of the machine
三辊压延机	Three -roller calender
三辊类型：90度	Calendar type: “90 Degree”Oblique type
滚筒尺寸：Φ400mm Φ600 Φ600 mm	Roller size: Φ400mm Φ600 Φ600 mm
表面粗糙度：Ra≤0.015um	Surface roughness: Ra≤0.015um
表面硬度：HRC≥58	Surface hardness: HRC≥58
镀铬厚度：≥0.1mm	Chromium coated thickness: ≥0.1mm
传输类型：同步驱动器	Transmission type: Synchronize drive
伺服电机：5.5kw汇川	Servo motor: 5.5kw Inovance
间隙调节方法：液压油缸	Gap adjustable method:Hydraulic oil cylinder
滚子轴承：日本NSK	Bearing of the roller: Japan NSK
框架：一整块实心钢	The frame: One block of solid steel
转动接头：法兰式	Rotational joint: Flange type
牵引冷却托架﹑边料卷边	Cooling supporting frame, winding waste edge sheet
托架长度：3米	Bracket Length: 3 m
托辊（无动力）：铝辊	Bracket of pulling rollers (no power): Aluminum rollers
规格:Φ70×1000mm	Specification: Φ70×1000mm
修边装置：2把割刀	Trimming device: 2 knives
在线边料收卷：1套	Online winding sheet part: 1 set
规格：Ф180×1000mm 上辊：丁腈胶辊下辊：镀铬钢辊	Ф180×1000mm Upper roller: Nitrile rubber roller Lower roll: Chrome-plated steel roll
减速箱+电机	Gearbox+Motor
功率：3Kw	Power: 3KW
与三辊同步也可独立	Synchronized with three rolls can also be independent
双伺服电机收卷机	Two servo motor winding sheet
收卷方式：双工位收卷控制：自动设置长度计数收卷直径：<500mm 纸管芯规格：直径3英寸	Form: Double station flip Control: Automatic fixed length counting Rewinding diameter: ＜500mm Specifications: Paper tube core 3 inches
搅拌上料系统	Automatic mixing and loading material
料桶容量 500kg	Mixing capacity 500kg
功率：搅拌机3kw，上料机1.5kw	Mixing power 3kw, Feeding power 1.5kw
电气控制系统	Electrical control system
操作屏：昆仑通态	Operation panel: Kunlun Tongtai
PLC：汇川	PLC: Inovance
主变频器：汇川	Main inverter: Inovance
接触器：施耐德	Contactor: Schneider
继电器：施耐德	Relay: Schneider
低压断路器：施耐德	Low voltage circuit breaker: Schneider
空气开关：施耐德/正泰	Air switch: Schneider / Chint
按钮开关、指示灯：施耐德	Button switch, indicator light: Schneider
